مقدمه
مخازن تحت فشار (Pressure Vessels) یکی از مهمترین تجهیزات صنعتی در صنایع نفت، گاز، پتروشیمی، نیروگاهها و صنایع فرآیندی هستند. این مخازن برای نگهداری و انتقال سیالات در فشارهای بالاتر از فشار اتمسفر طراحی میشوند. ازآنجاکه ایمنی و آببندی در این سیستمها اهمیت حیاتی دارد، فلنجها (Flanges) بهعنوان یکی از اصلیترین اجزای اتصال در طراحی و ساخت مخازن تحت فشار نقش کلیدی ایفا میکنند.
فلنجها علاوهبر اتصال بخشهای مختلف مخزن به یکدیگر، امکان جداسازی، بازرسی، تعمیر و نگهداری را نیز فراهم میسازند. انتخاب صحیح نوع فلنج، متریال، ابعاد و استاندارد آن، از عوامل تعیینکننده در دوام و ایمنی مخازن است.
تعریف فلنج و وظیفه آن در مخازن تحت فشار
فلنج قطعهای دایرهایشکل است که با استفاده از پیچ و مهره به فلنج مقابل خود متصل شده و بین آنها معمولاً یک گسکت (واشر آببندی) قرار میگیرد.

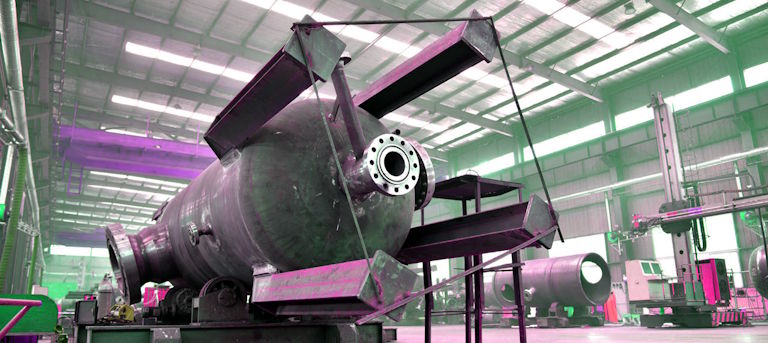

در سیستمهای تحت فشار، فلنجها برای ایجاد اتصالات قابل باز شدن میان بدنه مخزن، نازلها، درپوشها، شیرآلات و لولهها بهکار میروند.
هدف اصلی از استفاده فلنج در چنین تجهیزاتی عبارت است از:
-
ایجاد اتصال محکم و آببند در برابر فشار و دما
-
امکان باز و بسته کردن سریع برای بازرسی یا تعمیرات
-
جذب تنشهای حرارتی و مکانیکی بین اجزای مختلف
-
تسهیل در مونتاژ و دمونتاژ تجهیزات سنگین
انواع فلنج مورد استفاده در مخازن تحت فشار
فلنجها در مخازن فشار معمولاً بر اساس نوع اتصال، شکل ساخت و سطح آببندی به چند گروه تقسیم میشوند:

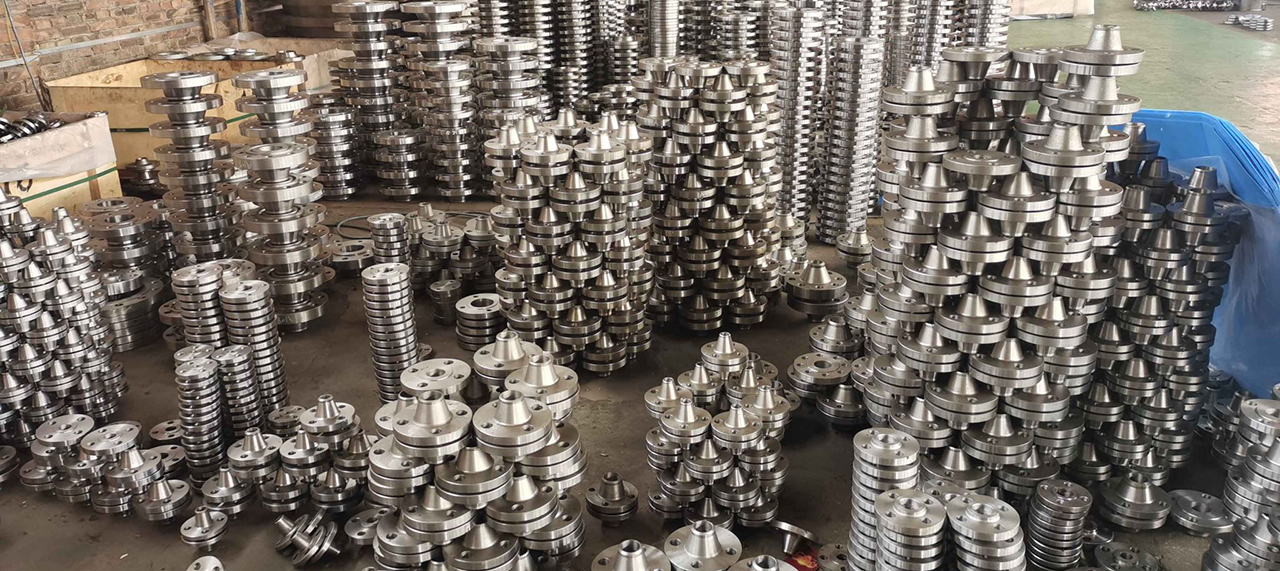

1. فلنج گردندار جوشی (Welding Neck Flange)
پرکاربردترین نوع فلنج در مخازن تحت فشار است. این نوع فلنج دارای گردنی مخروطیشکل است که تنشهای ناشی از فشار را به تدریج به دیواره لوله یا پوسته منتقل میکند. جوشکاری نفوذی کامل (Full Penetration Weld) بین فلنج و لوله انجام میشود تا استحکام و آببندی کامل حاصل گردد.
مزیت: تحمل فشار و دمای بالا، دقت هممحوری عالی
کاربرد: نازلهای فشار بالا، ورودی و خروجیهای اصلی مخازن
2. فلنج کور (Blind Flange)
فلنج کور برای مسدود کردن دهانه نازلها یا انتهای مخازن به کار میرود. در طراحی مخازن تحت فشار، فلنج کور معمولاً در محلهایی استفاده میشود که نیاز به دسترسی دورهای برای بازرسی داخلی وجود دارد.
مزیت: جداسازی کامل بخشهای داخلی مخزن
کاربرد: درپوش انتهایی نازلها یا دهانه بازدید
3. فلنج اسلیپآن (Slip-On Flange)
فلنجی است که لوله از داخل آن عبور کرده و با دو جوش در داخل و خارج، به فلنج متصل میشود. اگرچه نصب آن آسان است، اما برای فشارهای بسیار بالا معمولاً استفاده نمیشود.
مزیت: نصب سریعتر و اقتصادیتر
کاربرد: سیستمهای فشار پایین یا مخازن با سرویس متوسط
4. فلنج سوکتی (Socket Weld Flange)
در این نوع، لوله تا انتهای حفره داخل فلنج وارد شده و سپس در لبه بیرونی جوش میشود. برای لولههای قطر کوچک و فشار بالا مناسب است.
کاربرد: نازلهای ابزار دقیق و خطوط فرعی
5. فلنج دندهای (Threaded Flange)
دارای رزوه داخلی است و بدون نیاز به جوش به لوله متصل میشود. بهدلیل احتمال نشتی در فشارهای بالا، کاربرد محدودی در مخازن تحت فشار دارد.
کاربرد: اتصالات موقت یا بخشهای آزمایشی
سطوح آببندی فلنجها (Flange Facing Types)
سطح تماس بین دو فلنج که گسکت در آن قرار میگیرد، Face نام دارد. نوع Face در عملکرد آببندی بسیار مهم است:
-
Flat Face (FF): سطح صاف، مناسب برای فشارهای پایین
-
Raised Face (RF): دارای برجستگی مرکزی برای توزیع یکنواخت فشار گسکت
-
Ring Type Joint (RTJ): شیار حلقوی برای گسکت فلزی؛ مناسب برای فشار و دمای بسیار بالا
-
Tongue & Groove / Male & Female: دارای شیار و زبانه برای آببندی دقیقتر
در مخازن فشار بالا، معمولاً از RTJ Face استفاده میشود، زیرا گسکت فلزی در اثر فشار بهخوبی در شیار فشرده شده و آببندی قابل اعتماد ایجاد میکند.
استانداردهای طراحی فلنج در مخازن تحت فشار
طراحی فلنجها باید مطابق استانداردهای بینالمللی باشد تا اطمینان از ایمنی، قابلیت تعویض و دوام آنها حاصل شود. مهمترین استانداردهای رایج عبارتاند از:
-
ASME Section VIII Division 1: برای طراحی و ساخت مخازن تحت فشار
-
ASME B16.5: برای فلنجهای فولادی تا سایز ۲۴ اینچ
-
ASME B16.47: برای فلنجهای سایز بزرگتر از ۲۴ اینچ
-
MSS SP-44: فلنجهای خطوط انتقال
-
EN 1092-1: استاندارد اروپایی فلنجها
-
API 6A: برای تجهیزات چاه نفت و گاز با فشار بسیار بالا
در طراحی مخزن، نوع فلنج، ضخامت، ابعاد، تعداد پیچها، فشار طراحی و دمای کاری بر اساس این استانداردها تعیین میشوند.
مواد مورد استفاده در ساخت فلنجهای فشار قوی
انتخاب متریال مناسب برای فلنج در مخازن تحت فشار، بر اساس فشار کاری، دما، نوع سیال و مقاومت به خوردگی انجام میشود. متداولترین مواد عبارتاند از:
-
فولاد کربنی (A105): برای سرویسهای عمومی
-
استنلس استیل (304/316): برای سیالات خورنده یا بهداشتی
-
فولاد آلیاژی (F11, F22): برای سرویسهای دمای بالا
-
فولاد دوبلکس و سوپردوبلکس: مقاومت بالا در برابر خوردگی کلریدی
-
آلیاژ نیکل و تیتانیوم: برای کاربردهای خاص شیمیایی یا دمای بسیار بالا
انتخاب اشتباه متریال ممکن است باعث ترک تنشی، نشتی یا از کار افتادن کل سیستم شود، بنابراین این مرحله از اهمیت ویژهای برخوردار است.

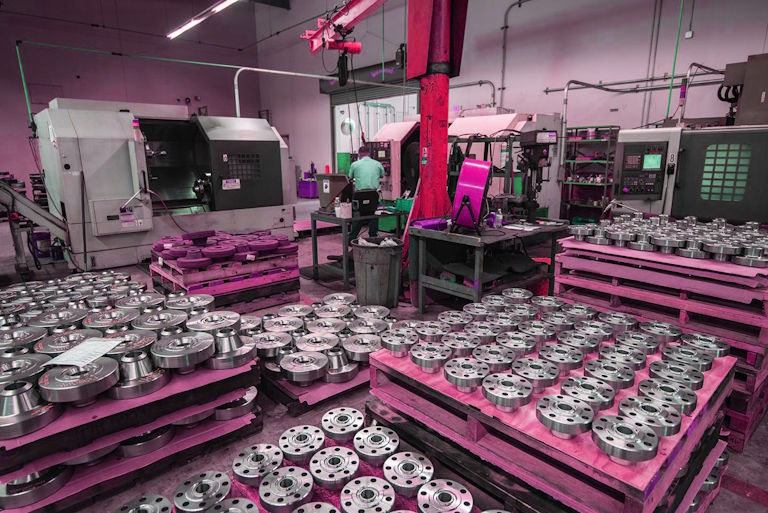

ماشینکاری فلنج در ساخت مخازن تحت فشار
فلنجها باید با دقت بسیار بالا ماشینکاری شوند تا تلرانسهای ابعادی و زبری سطح مطابق استاندارد باشد. فرآیندهای اصلی شامل موارد زیر است:
-
تراشکاری سطح آببندی: برای ایجاد زبری مناسب (معمولاً 3.2–6.3 µm Ra)
-
تراش پخ گردن و سطوح داخلی: جهت جوشکاری دقیقتر
-
سوراخکاری و رزوهزنی دقیق: برای نصب پیچ و مهرهها مطابق الگوی استاندارد
-
پرداخت نهایی (Lapping): جهت اطمینان از همترازی و جلوگیری از نشتی
-
کنترل کیفیت ابعادی و چشمی: با استفاده از گیج، میکرومتر و تستهای غیرمخرب

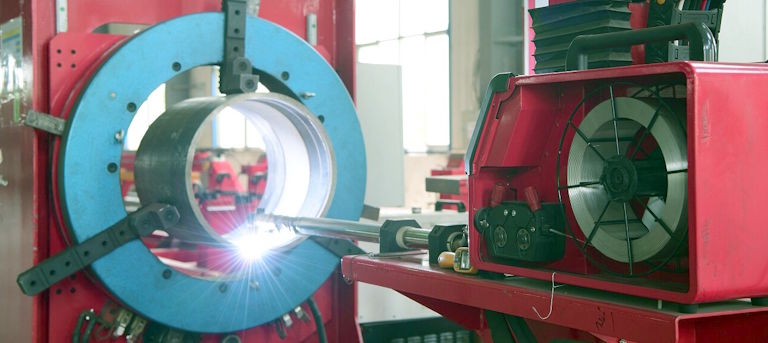

روشهای اتصال فلنج به مخزن
در مخازن تحت فشار، اتصال فلنج به بدنه معمولاً به روشهای زیر انجام میشود:
-
جوش نفوذی کامل (Full Penetration Weld): قویترین نوع اتصال، طبق الزامات ASME
-
جوش گوشه (Fillet Weld): برای اتصالات کمفشار یا کماهمیت
-
اتصال رزوهای: فقط در خطوط ابزار دقیق و فشار پایین
جوشهای فلنج باید توسط بازرسان تأیید صلاحیتشده (Certified Weld Inspector) بررسی و تأیید شوند. همچنین تستهای غیرمخرب مانند رادیوگرافی (RT) یا مایع نافذ (PT) برای اطمینان از کیفیت جوش انجام میشود.
تنشها و محاسبات طراحی فلنج
در طراحی فلنجها برای مخازن تحت فشار، سه نوع تنش اصلی بررسی میشود:
-
تنش حلقوی (Hoop Stress)
-
تنش خمشی در گردن فلنج
-
تنش ناشی از نیروی پیچها و فشار داخلی
معادلات طراحی در استاندارد ASME Section VIII Appendix 2 یا ASME B16.5 تعریف شدهاند. این محاسبات، ضخامت فلنج، قطر پیچها و سختی گسکت را مشخص میکنند تا در فشار کاری طراحی، اتصال ایمن باقی بماند.
انتخاب گسکت مناسب
گسکت یا واشر در بین دو فلنج قرار گرفته و وظیفه آببندی دارد. در مخازن تحت فشار، نوع گسکت بر اساس فشار، دما و نوع سیال انتخاب میشود. پرکاربردترین گسکتها عبارتاند از:
-
Spiral Wound Gasket: از فولاد ضدزنگ و گرافیت؛ مقاوم در فشار بالا
-
Metal Jacketed Gasket: دارای روکش فلزی و مغزی نرم؛ مناسب برای RTJ Face
-
PTFE Gasket: مقاوم در برابر مواد شیمیایی خورنده
-
Kammprofile Gasket: ترکیب فلز و گرافیت با آببندی عالی
استفاده از گسکت استاندارد و نصب صحیح آن، یکی از مؤثرترین عوامل جلوگیری از نشتی در مخازن فشار است.
کنترل کیفیت و آزمونهای فلنج
پس از ماشینکاری و مونتاژ فلنجها، آزمونهای زیر برای اطمینان از عملکرد انجام میشود:
-
تست فشار هیدرواستاتیک: بررسی نشتی در فشار طراحی
-
تست نشت هوا یا گاز (Pneumatic Test): برای بررسی آببندی در فشار پایین
-
تست مایع نافذ (PT): کشف ترکهای سطحی
-
تست مغناطیسی (MT): برای مواد فرومغناطیس
-
اندازهگیری زبری سطح (Surface Roughness Test)
کلیه این آزمونها باید طبق استاندارد ASME Section VIII و با تجهیزات کالیبره انجام شوند.
نکات ایمنی در کار با فلنجهای مخازن فشار
-
از اعمال گشتاور غیرمجاز هنگام بستن پیچها خودداری شود.
-
گسکت باید هممرکز با سطح فلنج نصب شود.
-
پیچها باید بهصورت متقارن و مرحلهای سفت شوند.
-
از ضربه مستقیم با چکش روی فلنج یا پیچها اجتناب شود.
-
پس از تست فشار، فلنجها باید از نظر نشتی، ترک یا تغییر شکل بررسی شوند.
تعمیر و نگهداری فلنجها در سرویس
در طول عمر کاری مخزن، فلنجها ممکن است در اثر خوردگی، سایش یا فشارهای حرارتی آسیب ببینند. اقدامات نگهداری شامل موارد زیر است:
-
تمیزکاری و بازبینی دورهای سطح آببندی
-
تعویض گسکت در هر بار باز و بسته کردن فلنج
-
بازرسی ضخامت با اولتراسونیک (UT)
-
پوششدهی ضدخوردگی سطح خارجی
-
روانکاری پیچها با گریس مقاوم به دما
جمعبندی
فلنجها در مخازن تحت فشار نقش بسیار حیاتی در تضمین ایمنی، آببندی و قابلیت سرویسپذیری دارند. انتخاب صحیح نوع فلنج، متریال مناسب، رعایت استانداردهای ASME، ماشینکاری دقیق و کنترل کیفیت مداوم، از الزامات اساسی در طراحی و ساخت این تجهیزات است.
در نهایت، هرچقدر دقت در مراحل طراحی و تولید فلنج بالاتر باشد، عملکرد و طول عمر مخزن تحت فشار نیز افزایش یافته و خطرات ناشی از نشتی یا خرابی به حداقل خواهد رسید.
