مخازن ذخیرهسازی مواد نفتی، حلالها، سوختها و سایر مایعات قابلاشتعال، از مهمترین نقاط پرریسک در صنایع نفت، گاز، پتروشیمی، پالایشگاهها، انبارهای سوخت و واحدهای صنعتی محسوب میشوند. آتشسوزی در سطح مایع داخل مخزن میتواند در مدتزمان کوتاهی گسترش یافته و خسارتهای سنگین جانی، مالی و زیستمحیطی ایجاد کند. به همین دلیل، استفاده از سامانههای اطفای حریق تخصصی، بهویژه سیستم اطفای حریق فوم، در این تجهیزات ضرورت دارد.
یکی از اجزای کلیدی در سیستم فوم مخازن ذخیرهسازی، فوم پورر یا Foam Pourer است. فوم پورر تجهیزی است که محلول فوم را بهصورت کنترلشده و با الگوی مناسب روی سطح مایع قابلاشتعال هدایت میکند تا لایهای پایدار از فوم تشکیل شود. این لایه ضمن پوشاندن سطح سوخت، تماس بخارات قابلاحتراق با اکسیژن را محدود میکند، گرما را کاهش میدهد و از شعلهور شدن مجدد جلوگیری مینماید.
در این مقاله، با عملکرد، اجزا، انواع، معیارهای انتخاب، اصول نصب و نکات طراحی فوم پورر برای مخازن ذخیرهسازی آشنا میشویم.
فوم پورر چیست؟
فوم پورر تجهیزی در سامانه اطفای حریق ثابت است که معمولاً روی بدنه یا نزدیک قسمت بالایی مخزن نصب میشود. این تجهیز، محلول آب و کنسانتره فوم را از شبکه لولهکشی دریافت کرده و آن را بهشکل آرام و یکنواخت روی سطح مایع داخل مخزن توزیع میکند.
برخلاف تخلیه مستقیم آب یا محلول فوم روی سطح سوخت، فوم پورر محلول را بهگونهای هدایت میکند که انرژی برخورد سیال کاهش یابد. این موضوع اهمیت زیادی دارد؛ زیرا برخورد پرسرعت جریان با مایع قابلاشتعال ممکن است باعث آشفتگی سطح، پاشش سوخت، شکستن لایه فوم و گسترش آتش شود.
در بسیاری از طراحیها، فوم پورر شامل یک محفظه هدایتکننده یا چمبر فوم، یک نازل یا دهانه ورودی محلول فوم، یک خروجی توزیعکننده و یک دیفلکتور است. دیفلکتور باعث میشود جریان فوم بهآرامی روی دیواره داخلی مخزن حرکت کرده و سپس به سطح مایع برسد.
اهمیت فوم پورر در اطفای حریق مخازن ذخیرهسازی
در آتشسوزی مایعات قابلاشتعال، آب بهتنهایی اغلب راهکار مناسبی برای اطفای مستقیم حریق نیست. بسیاری از مواد نفتی روی آب شناور میمانند و استفاده نادرست از آب میتواند باعث سرریز شدن سوخت، پخششدن حریق یا افزایش سطح درگیر آتش شود.
فوم آتشنشانی با ایجاد یک پوشش پیوسته روی سطح مایع، چند وظیفه اساسی انجام میدهد:
- جلوگیری از رسیدن اکسیژن به بخارات سوخت؛
- مهار و کاهش انتشار بخارات قابلاشتعال؛
- خنککاری نسبی سطح مایع و محیط اطراف؛
- جلوگیری از بازگشت شعله یا Re-Ignition؛
- کمک به کنترل حریقهای سطحی در مخازن ثابت؛
- کاهش شدت تابش حرارتی ناشی از آتش.
با وجود کیفیت مناسب کنسانتره فوم و ظرفیت کافی پمپ، اگر تخلیه فوم روی مخزن بهدرستی انجام نشود، عملکرد کل سامانه تحت تأثیر قرار میگیرد. فوم پورر دقیقاً برای حل همین مسئله طراحی شده است: رساندن فوم به سطح سوخت با حداقل تخریب ساختار حبابها و حداکثر پوششدهی.
نحوه عملکرد فوم پورر
فرآیند عملکرد فوم پورر معمولاً در چند مرحله انجام میشود:
-
تأمین آب آتشنشانی:
آب از مخزن ذخیره آب آتشنشانی، شبکه فایر واتر یا پمپ آتشنشانی تأمین میشود.
-
تزریق کنسانتره فوم:
کنسانتره فوم با درصد مشخص، مانند 3% یا 6%، توسط تجهیزاتی نظیر فوم پروپورشنر، بالانسد پرشر پروپورشنر، بلدر تانک یا پمپ تزریق فوم به جریان آب اضافه میشود.
-
تشکیل محلول فوم:
ترکیب آب و کنسانتره، محلول فوم یا Foam Solution را ایجاد میکند.
-
انتقال محلول به فوم پورر:
محلول از طریق لولهکشی اختصاصی به ورودی فوم پورر میرسد.
-
هدایت آرام روی سطح مایع:
محلول فوم از دهانه خروجی و دیفلکتور عبور میکند، روی جداره داخلی مخزن هدایت میشود و بهآرامی روی سطح محصول پخش میگردد.
-
تشکیل پتوی فومی:
هوای محیط با محلول فوم مخلوط شده و حبابهای فوم ایجاد میشوند. این حبابها سطح مایع را پوشش میدهند و پتوی فومی لازم برای مهار حریق را به وجود میآورند.
در برخی سامانهها، ورود هوا و تشکیل فوم عمدتاً هنگام تخلیه از خروجی اتفاق میافتد. بنابراین طراحی صحیح دهانه خروجی، فشار کاری و مسیر جریان برای رسیدن به کیفیت مطلوب فوم ضروری است.
کاربرد فوم پورر در انواع مخازن
فوم پورر بیشتر در مخازن ذخیره مایعات قابلاشتعال و قابلاحتراق کاربرد دارد. مهمترین موارد استفاده عبارتاند از:
- مخازن ذخیره بنزین؛
- مخازن گازوئیل و نفتگاز؛
- مخازن نفت خام؛
- مخازن نفت سفید؛
- مخازن میعانات گازی؛
- مخازن حلالهای صنعتی؛
- مخازن الکل، اتانول و متانول؛
- مخازن آروماتیکها مانند بنزن، تولوئن و زایلن؛
- مخازن سوخت هواپیما؛
- مخازن مواد شیمیایی قابلاشتعال در پتروشیمیها؛
- انبارهای ذخیرهسازی فرآوردههای نفتی.
فوم پورر عمدتاً در مخازن سقف ثابت کاربرد دارد. در مخازن سقف شناور، با توجه به نوع سقف، طراحی سیستم فوم معمولاً متفاوت است و ممکن است از فوممیکر، فوم مانیتور، فوم چمبرهای مخصوص ناحیه ریم سیل یا سیستمهای نیمهثابت استفاده شود.

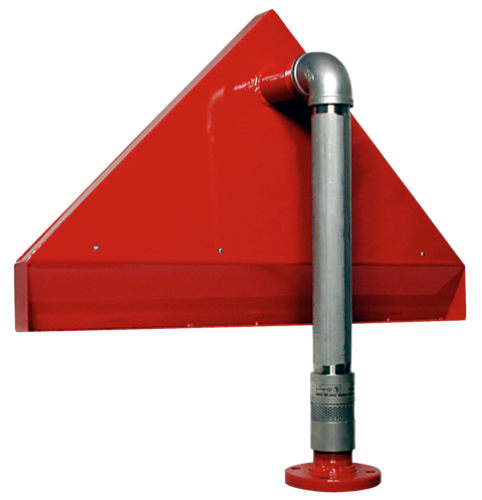

اجزای اصلی فوم پورر
یک فوم پورر استاندارد بسته به سازنده و ظرفیت موردنظر میتواند اجزای متفاوتی داشته باشد، اما معمولاً شامل بخشهای زیر است:
1. بدنه یا محفظه اصلی
بدنه فوم پورر باید در برابر فشار عملیاتی، خوردگی محیطی، رطوبت، بخارات شیمیایی و شرایط فضای باز مقاوم باشد. متریالهای متداول عبارتاند از:
- فولاد کربنی با پوشش ضدخوردگی؛
- استنلس استیل 304 یا 316؛
- آلیاژهای مقاوم در محیطهای خورنده؛
- فولاد گالوانیزه، در برخی کاربردهای محدود.
برای مناطق ساحلی، محیطهای خورنده یا صنایع شیمیایی، استفاده از متریال مقاومتر و پوشش مناسب اهمیت ویژهای دارد.
2. ورودی محلول فوم
ورودی تجهیز به خط لوله محلول فوم متصل میشود. سایز اتصال میتواند بر اساس دبی طراحی، فشار سیستم و استاندارد پروژه انتخاب شود. اتصالات فلنجی در سایزهای صنعتی معمولاً انتخاب مناسبی هستند، زیرا تعمیرات، بازدید و تعویض تجهیز را سادهتر میکنند.
3. دهانه تخلیه
دهانه خروجی محلول فوم را به سمت دیفلکتور یا جداره داخلی مخزن هدایت میکند. هندسه این قسمت بر الگوی پخش، سرعت خروجی و کیفیت تشکیل فوم اثر مستقیم دارد.
4. دیفلکتور
دیفلکتور یکی از حیاتیترین اجزای فوم پورر است. وظیفه آن کاهش انرژی جریان و هدایت فوم به سمت دیواره داخلی مخزن است. در صورت خرابی، خوردگی یا تغییر شکل دیفلکتور، ممکن است جریان فوم با شدت زیاد به سطح سوخت برخورد کند و راندمان اطفا کاهش یابد.
5. آببند و اتصالات
واشرها، پیچومهرهها، فلنجها و سایر اجزای اتصال باید با محیط کاری و نوع محلول فوم سازگار باشند. در انتخاب گسکت، باید مقاومت شیمیایی در برابر کنسانتره فوم، آب، شرایط محیطی و دمای بهرهبرداری در نظر گرفته شود.
6. هود یا کاور محافظ
برخی مدلها دارای پوشش یا هود هستند تا از ورود گردوغبار، بارندگی، حشرات و آلودگی به داخل تجهیز جلوگیری شود. این مورد در مناطقی با گردوغبار بالا یا شرایط آبوهوایی سخت اهمیت بیشتری دارد.
انواع فوم پورر
فوم پوررها بر اساس طراحی، ظرفیت، نوع نصب و کاربرد به مدلهای مختلفی تقسیم میشوند.
فوم پورر افقی
در این مدل، مسیر ورود محلول فوم بهصورت افقی طراحی شده است. این نوع در برخی آرایشهای لولهکشی و شرایط نصب، دسترسی مناسبتری فراهم میکند.
فوم پورر عمودی
در مدل عمودی، محلول فوم از مسیر عمودی وارد تجهیز میشود. این طراحی میتواند در پروژههایی که محدودیت فضا یا آرایش خاص لولهکشی دارند، کاربرد داشته باشد.
فوم پورر با دیفلکتور داخلی
این نوع برای هدایت آرامتر جریان روی دیواره داخلی مخزن استفاده میشود و در مخازن ذخیره هیدروکربن کاربرد زیادی دارد.
فوم پورر مخازن سقف ثابت
این مدل برای ایجاد پوشش فوم روی سطح مایع داخل مخزن سقف ثابت طراحی میشود. ظرفیت آن باید براساس قطر مخزن، نوع سوخت، نرخ اعمال فوم و استاندارد طراحی انتخاب شود.
فوم چمبر
در بسیاری از پروژهها، اصطلاحهای فوم پورر و فوم چمبر بهجای یکدیگر استفاده میشوند؛ اما از نظر فنی، فوم چمبر معمولاً مجموعهای کاملتر شامل محفظه، ورودی محلول فوم، خروجی، دیفلکتور و گاهی اجزای تولید یا هدایت فوم است. هنگام خرید، باید دیتاشیت سازنده بررسی شود تا مشخص گردد تجهیز دقیقاً چه اجزایی را شامل میشود.
معیارهای انتخاب فوم پورر مناسب
انتخاب فوم پورر صرفاً براساس سایز اتصال یا ظاهر تجهیز نباید انجام شود. طراحی نادرست میتواند عملکرد سامانه اطفای حریق را در شرایط واقعی مختل کند. مهمترین معیارها عبارتاند از:
نوع مایع ذخیرهشده
نوع محصول داخل مخزن تعیین میکند که چه فومی باید استفاده شود. برای مثال:
- برای هیدروکربنها معمولاً فومهای مناسب حریقهای کلاس B بهکار میروند.
- برای مواد قطبی مانند الکلها، متانول، اتانول و برخی حلالها، معمولاً به فومهای مقاوم در برابر الکل یا AR-AFFF نیاز است.
- سازگاری فوم با ماده ذخیرهشده باید حتماً از طریق دیتاشیت سازنده بررسی شود.
قطر و ارتفاع مخزن
هرچه قطر مخزن بیشتر باشد، سطح مایع افزایش پیدا میکند و دبی محلول فوم موردنیاز نیز بالاتر میرود. تعداد فوم پوررها نیز ممکن است افزایش یابد تا پوشش یکنواختتری روی سطح ایجاد شود.
مساحت سطح مخزن دایرهای از رابطه زیر محاسبه میشود:
A=πD24 A = \frac{\pi D^2}{4}
که در آن:
- AA: مساحت سطح مخزن بر حسب مترمربع
- DD: قطر مخزن بر حسب متر
دبی کل محلول فوم معمولاً از ضرب نرخ اعمال فوم در سطح مخزن به دست میآید:
Q=R×A Q = R \times A
که در آن:
- QQ: دبی محلول فوم
- RR: نرخ اعمال فوم بر حسب لیتر بر دقیقه بر مترمربع
- AA: مساحت سطح مخزن
مقدار دقیق نرخ اعمال باید مطابق استاندارد طراحی، نوع سوخت، نوع فوم، نوع مخزن و تأییدیه سازنده انتخاب شود.
فشار کاری
هر فوم پورر دارای محدوده فشار عملکرد مشخصی است. فشار کمتر از حد موردنیاز ممکن است باعث کاهش دبی، افت کیفیت فوم و پوشش ناکافی شود. فشار بیشازحد نیز میتواند موجب تخلیه نامطلوب، آسیب به اجزا یا ایجاد آشفتگی در سطح مایع شود.
دبی نامی
فوم پورر باید برای دبی طراحی سامانه انتخاب شود. ظرفیت تجهیز معمولاً برحسب لیتر بر دقیقه یا گالن بر دقیقه اعلام میشود. استفاده از تجهیزی با ظرفیت نامتناسب میتواند باعث افت فشار نامطلوب یا توزیع غیریکنواخت فوم شود.
جنس بدنه و مقاومت خوردگی
در پروژههای نفتی و صنعتی، رطوبت، گردوغبار، تابش خورشید، بخارات مواد شیمیایی و شرایط خورنده میتوانند عمر تجهیز را کاهش دهند. انتخاب استنلس استیل یا فولاد کربنی با پوشش صنعتی مناسب، باید بر اساس شرایط محیط و الزامات کارفرما انجام شود.
استانداردها و تأییدیهها
در طراحی سیستمهای اطفای حریق مخازن، معمولاً استانداردهایی نظیر موارد زیر مورد توجه قرار میگیرند:
- NFPA 11 برای فومهای کمانبساط، متوسط و پرانبساط؛
- NFPA 16 برای سیستمهای اسپرینکلر و آبوفوم؛
- NFPA 30 برای نگهداری و جابهجایی مایعات قابلاشتعال و قابلاحتراق؛
- استانداردها و الزامات API مرتبط با مخازن ذخیرهسازی؛
- الزامات شرکتهای بیمه، HSE و مشخصات فنی پروژه؛
- تأییدیههای معتبر تجهیز مانند UL یا FM، در صورت الزام پروژه.
لازم است توجه شود که انتخاب نهایی باید توسط طراح واجد صلاحیت سیستم اطفای حریق و بر مبنای آخرین ویرایش استانداردهای قراردادی انجام شود.
اصول نصب فوم پورر روی مخزن

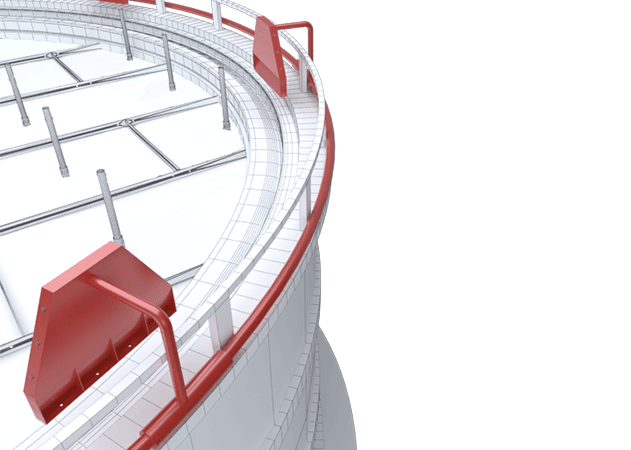

محل نصب فوم پورر نقش مهمی در کیفیت عملکرد سیستم دارد. بهطور معمول، تجهیز در نزدیکی بالاترین بخش بدنه مخزن و در موقعیتی نصب میشود که فوم پس از خروج، روی دیواره داخلی حرکت کرده و بدون ضربه مستقیم به سطح مایع برسد.
نکات مهم در نصب عبارتاند از:
- نصب مطابق نقشههای تأییدشده و دیتاشیت سازنده؛
- اطمینان از دسترسی مناسب برای بازرسی و نگهداری؛
- انتخاب ساپورت مناسب برای لولهکشی ورودی؛
- جلوگیری از وارد شدن بار مکانیکی لولهها به بدنه تجهیز؛
- استفاده از فلنج، پیچومهره و گسکت مناسب؛
- اجرای پوشش ضدخوردگی در محلهای جوش و اتصال؛
- کنترل صحیح جهت نصب و زاویه دیفلکتور؛
- جلوگیری از انسداد دهانه خروجی؛
- انجام تست هیدرواستاتیک و تست عملکرد طبق دستورالعمل پروژه.
در صورتی که تعداد فوم پوررها بیشتر از یک عدد باشد، جانمایی آنها باید بهگونهای باشد که سطح مایع بهشکل متوازن پوشش داده شود. نصب همه خروجیها در یک نقطه از پیرامون مخزن میتواند موجب توزیع نامتقارن فوم شود.
نگهداری و بازرسی فوم پورر
فوم پورر ممکن است سالها در حالت آمادهبهکار باقی بماند؛ اما در زمان حادثه باید بدون نقص عمل کند. به همین دلیل، برنامه نگهداری پیشگیرانه اهمیت زیادی دارد.
موارد پیشنهادی برای بازرسی دورهای شامل موارد زیر است:
- بازدید ظاهری بدنه از نظر خوردگی، ترک، ضربه و نشتی؛
- بررسی سلامت دیفلکتور و دهانه خروجی؛
- کنترل عدم وجود گردوغبار، لانه حشرات یا رسوب در مسیر خروجی؛
- بررسی پیچومهرهها، فلنجها و آببندها؛
- کنترل پوشش رنگ و ضدخوردگی؛
- بررسی مسیر لولهکشی و ساپورتها؛
- کنترل پلاک مشخصات تجهیز و تطبیق با مدارک پروژه؛
- انجام تست جریان یا تست عملکرد در بازههای تعیینشده؛
- بررسی سازگاری و کیفیت کنسانتره فوم ذخیرهشده؛
- اطمینان از عملکرد صحیح پمپها، پروپورشنرها و شیرهای کنترلی.
بازرسی فوم پورر باید بخشی از برنامه جامع نگهداری سیستم فایر فایتینگ باشد؛ زیرا خرابی در هر بخش، از منبع آب تا تناسب اختلاط فوم، میتواند باعث ناکارآمدی کل سامانه شود.
تفاوت فوم پورر با فوم مانیتور
فوم پورر و فوم مانیتور هر دو در سامانههای اطفای حریق فومی استفاده میشوند، اما کاربرد یکسانی ندارند.
فوم پورر معمولاً یک تجهیز ثابت است که برای تخلیه آرام فوم روی سطح مایع درون مخزن طراحی میشود. این تجهیز عمدتاً برای حفاظت از مخازن ذخیره کاربرد دارد.
در مقابل، فوم مانیتور تجهیزی است که جریان آب یا فوم را با برد زیاد به سمت محل حریق پرتاب میکند. فوم مانیتور میتواند ثابت، نیمهثابت یا متحرک باشد و برای اطفای حریقهای محوطهای، حوضچهها، بارگیری، اسکلهها، مخازن و تجهیزات فرآیندی کاربرد دارد.
بنابراین، فوم مانیتور بیشتر برای حمله مستقیم از فاصله مناسب استفاده میشود، درحالیکه فوم پورر برای تشکیل لایه فوم کنترلشده روی سطح مایع داخل مخزن کاربرد دارد.
جمعبندی
فوم پورر یکی از تجهیزات حیاتی در حفاظت حریق مخازن ذخیرهسازی حاوی مایعات قابلاشتعال است. این تجهیز، محلول فوم را بهصورت آرام و کنترلشده روی سطح سوخت هدایت میکند تا یک لایه فومی پایدار تشکیل شود. عملکرد صحیح آن میتواند از گسترش حریق، انتشار بخارات قابلاحتراق و شعلهور شدن مجدد جلوگیری کند.
برای انتخاب فوم پورر مناسب باید عواملی مانند نوع مایع ذخیرهشده، قطر مخزن، دبی طراحی، فشار کاری، نوع فوم، شرایط محیطی، جنس بدنه، تعداد نقاط تخلیه و استانداردهای پروژه در نظر گرفته شوند. همچنین نصب اصولی، بازرسی دورهای و نگهداری منظم، نقش تعیینکنندهای در آمادگی سیستم در شرایط اضطراری دارند.
در پروژههای نفت، گاز، پتروشیمی، پالایشگاه، پایانههای سوخت و صنایع شیمیایی، استفاده از فوم پورر استاندارد و طراحیشده بر پایه محاسبات مهندسی، یک سرمایهگذاری ضروری برای حفاظت از جان افراد، داراییهای صنعتی و محیطزیست است.
