مقدمه
در صنایع نفت، گاز و پتروشیمی، جداسازی مؤثر فازهای مختلف سیال یکی از مهمترین مراحل در زنجیره تولید و فرآورش به شمار میرود. سیالات تولیدی از چاههای نفت و گاز معمولاً شامل ترکیبی از گاز، نفت، آب و در برخی موارد ذرات جامد هستند. ورود این جریان چندفازی به تجهیزات پاییندستی بدون جداسازی مناسب میتواند موجب کاهش راندمان، افزایش خوردگی، آسیب به کمپرسورها و پمپها و بروز خطرات ایمنی شود.
در میان انواع مختلف جداکنندهها، جداساز افقی دومرحلهای (Horizontal Double-Barrel Separator) بهعنوان یکی از تجهیزات پیشرفته و کارآمد، نقش مهمی در بهبود کیفیت جداسازی و افزایش ظرفیت عملیاتی ایفا میکند. این نوع جداکننده بهویژه در میادینی با دبی بالا و نسبت گاز به مایع قابلتوجه، کاربرد گستردهای دارد. در این مقاله به بررسی جامع جداساز افقی دومرحلهای، اصول عملکرد، اجزا، مزایا و معایب، کاربردها و نکات طراحی آن پرداخته میشود.
جداساز افقی دومرحلهای چیست؟
جداساز افقی دومرحلهای نوعی جداکننده افقی است که در آن فرآیند جداسازی در دو مرحله متوالی و در دو محفظه یا بخش مجزا (Barrel) انجام میشود. این طراحی باعث افزایش راندمان جداسازی، کاهش نوسانات جریان و بهبود کیفیت فازهای خروجی میگردد.
در این نوع جداکننده، جریان چندفازی ابتدا وارد مرحله اول میشود که جداسازی اولیه و عمدتاً ثقلی در آن انجام میگیرد. سپس سیال به مرحله دوم هدایت میشود تا جداسازی دقیقتر و نهایی صورت پذیرد. به همین دلیل به این تجهیز، Double-Barrel گفته میشود.
دلیل استفاده از طراحی دومرحلهای
در جداکنندههای تکمرحلهای، بهویژه در دبیهای بالا یا شرایط ناپایدار جریان، ممکن است جداسازی کامل فازها بهخوبی انجام نشود. طراحی دومرحلهای با تقسیم فرآیند جداسازی به دو بخش مستقل، این مشکل را تا حد زیادی برطرف میکند.
مهمترین اهداف استفاده از جداساز افقی دومرحلهای عبارتاند از:
- افزایش زمان ماند سیال
- کاهش تلاطم جریان
- بهبود جداسازی گاز از مایع
- کاهش Carry-over مایع به جریان گاز
- کاهش Carry-under گاز در فاز مایع
اصول عملکرد جداساز افقی دومرحلهای
عملکرد این نوع جداکننده بر پایه ترکیبی از جداسازی ثقلی، تغییر مسیر جریان و استفاده از المانهای داخلی است.
مرحله اول (Primary Separation)
جریان چندفازی از طریق نازل ورودی وارد بشکه اول میشود. در این بخش:
- سرعت جریان بهطور ناگهانی کاهش مییابد
- گاز آزاد شده و به سمت بالای مخزن حرکت میکند
- بخش عمده مایع در کف مخزن جمع میشود
این مرحله وظیفه جداسازی اولیه و حذف شوک ورودی را بر عهده دارد.
مرحله دوم (Secondary Separation)
سیال نیمهجداشده از مرحله اول وارد بشکه دوم میشود. در این بخش:
- جداسازی دقیقتر گاز و مایع انجام میگیرد
- از صفحات جداکننده، Weir، مشپد یا Vane Pack استفاده میشود
- کیفیت فازهای خروجی بهطور قابلتوجهی افزایش مییابد
در نهایت، گاز خشکتر از خروجی بالایی و مایع پایدارتر از خروجی پایینی خارج میشود.

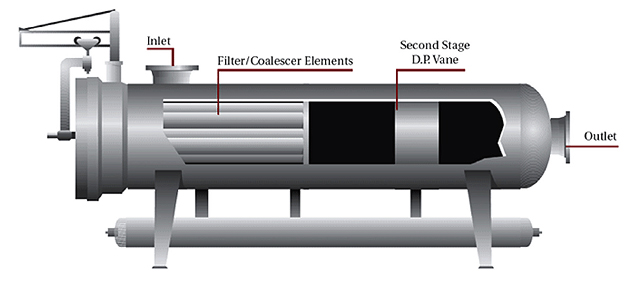

اجزای اصلی جداساز افقی دومرحلهای
این تجهیز از مجموعهای از اجزای مکانیکی و کنترلی تشکیل شده است که هماهنگی آنها عملکرد مطلوب را تضمین میکند:
- بدنه افقی: شامل دو بخش یا بشکه مجزا در یک پوسته یا دو پوسته متصل
- نازل ورودی: برای ورود جریان چندفازی
- محفظه مرحله اول و دوم: جهت انجام جداسازی متوالی
- المانهای داخلی: شامل دیفلیکتر، صفحات جداکننده، Weir و مشپد
- نازل خروجی گاز: در بالاترین نقطه
- نازل خروجی مایع: در بخش پایینی
- ابزار دقیق: سطحسنج، فشارسنج، دماسنج و شیرهای کنترلی
- شیر اطمینان: برای حفاظت در برابر افزایش فشار
مزایای جداساز افقی دومرحلهای
طراحی دومرحلهای افقی مزایای متعددی نسبت به جداکنندههای ساده دارد:
- راندمان بالاتر جداسازی: به دلیل انجام جداسازی در دو مرحله مستقل
- مناسب برای دبیهای بالا: ظرفیت عملیاتی بیشتر نسبت به جداکنندههای تکمرحلهای
- پایداری عملکرد: کاهش نوسانات سطح و فشار
- کاهش تلفات مایع در گاز: بهبود کیفیت گاز خروجی
- مناسب برای جداسازی سه فاز: با طراحی مناسب Weir و کنترل سطح
معایب و محدودیتها
با وجود مزایای قابلتوجه، این نوع جداکننده محدودیتهایی نیز دارد:
- هزینه ساخت بالاتر: به دلیل پیچیدگی طراحی و تجهیزات داخلی بیشتر
- فضای نصب بیشتر: نسبت به جداکنندههای عمودی
- وزن بالاتر تجهیز: که حملونقل و نصب را دشوارتر میکند
- نیاز به کنترل دقیقتر: برای حفظ تعادل بین دو مرحله
کاربردهای جداساز افقی دومرحلهای
این نوع جداکننده در شرایطی به کار میرود که جداسازی با کیفیت بالا و ظرفیت زیاد مورد نیاز است:
- میادین نفتی با دبی تولید بالا
- واحدهای فرآورش نفت و گاز (CPF و GOSP)
- سکوهای فراساحلی با تولید پایدار
- سیستمهای تولید با نسبت گاز به مایع بالا
- واحدهای پیشتفکیک قبل از ارسال به تجهیزات اصلی
مقایسه با جداساز افقی تکمرحلهای
- جداساز دومرحلهای راندمان بالاتری دارد
- Carry-over و Carry-under در آن کمتر است
- هزینه اولیه و پیچیدگی بیشتری دارد
- برای شرایط عملیاتی حساس مناسبتر است
نکات مهم در طراحی و انتخاب
برای انتخاب و طراحی جداساز افقی دومرحلهای باید پارامترهای زیر بهدقت بررسی شوند:
- دبی طراحی گاز و مایع
- فشار و دمای عملیاتی
- خواص فیزیکی سیالات (چگالی، ویسکوزیته)
- نسبت گاز به مایع (GOR)
- الزامات استانداردهای طراحی مانند ASME و API
طراحی صحیح المانهای داخلی نقش بسیار مهمی در عملکرد نهایی تجهیز دارد.
نگهداری و ملاحظات ایمنی
بازرسی دورهای بدنه، کنترل عملکرد ابزار دقیق، بررسی سلامت مشپدها و تخلیه رسوبات از اقدامات ضروری نگهداری هستند. همچنین وجود شیرهای اطمینان و سیستمهای کنترلی مطمئن، ایمنی تجهیز را تضمین میکند.
آموزش اپراتورها و رعایت دستورالعملهای بهرهبرداری نقش مهمی در افزایش عمر مفید جداکننده دارد.
جمعبندی
جداساز افقی دومرحلهای یکی از کارآمدترین تجهیزات جداسازی در صنعت نفت و گاز است که با طراحی پیشرفته خود، امکان جداسازی با کیفیت بالا و ظرفیت زیاد را فراهم میکند. اگرچه هزینه و پیچیدگی آن نسبت به جداکنندههای ساده بیشتر است، اما در بسیاری از پروژهها این هزینه با افزایش راندمان، کاهش مشکلات عملیاتی و بهبود ایمنی جبران میشود.
انتخاب صحیح این نوع جداکننده بر اساس شرایط فرآیندی و طراحی اصولی، نقش مهمی در موفقیت و پایداری واحدهای فرآورشی ایفا میکند.
