مقدمه
در صنایع نفت، گاز، پتروشیمی و بسیاری از فرآیندهای شیمیایی، جداسازی فازهای مختلف سیال یکی از مهمترین مراحل عملیاتی به شمار میرود. سیالات تولیدی از چاهها یا واحدهای فرآیندی معمولاً ترکیبی از گاز، مایع و گاهی جامدات معلق هستند. وجود این فازها در کنار هم میتواند باعث کاهش راندمان تجهیزات پاییندستی، افزایش خوردگی، افت فشار، و حتی بروز خطرات ایمنی شود. به همین دلیل استفاده از تجهیزات جداسازی، نقش کلیدی در بهرهبرداری ایمن و اقتصادی از واحدهای صنعتی دارد.
یکی از انواع پرکاربرد تجهیزات جداسازی، جداساز کروی (Spherical Separator) است. این تجهیز به دلیل شکل هندسی خاص خود، مزایای متعددی از جمله اشغال فضای کمتر، استحکام بالا در برابر فشار و عملکرد مناسب در شرایط ناپایدار جریان دارد. در این مقاله تلاش شده است تا بهصورت جامع به معرفی جداساز کروی، اصول عملکرد، اجزا، مزایا و معایب، کاربردها و مقایسه آن با سایر انواع جداکنندهها پرداخته شود.
جداساز کروی چیست؟
جداساز کروی نوعی مخزن تحت فشار با شکل هندسی کروی است که برای جداسازی فازهای مختلف یک جریان چندفازی مورد استفاده قرار میگیرد. این تجهیزات معمولاً برای جداسازی گاز از مایع یا جداسازی سه فاز گاز، نفت و آب به کار میروند، هرچند بیشتر کاربرد آنها در جداسازی دو فازی است.
شکل کروی این جداکننده باعث میشود تنشهای مکانیکی ناشی از فشار داخلی بهصورت یکنواخت در بدنه توزیع شوند. این ویژگی امکان طراحی مخزنهایی با ضخامت کمتر و مقاومت بالاتر در برابر فشار را فراهم میکند.
تاریخچه و دلیل توسعه جداسازهای کروی
در دهههای ابتدایی توسعه صنایع نفت و گاز، بیشتر از جداکنندههای افقی و عمودی استفاده میشد. با افزایش فشار چاهها و نیاز به تجهیزات مقاومتر و فشردهتر، مهندسان به دنبال طراحیهایی بودند که بتوانند فشار بالا را با حجم کمتر تحمل کنند. نتیجه این تلاشها، توسعه جداکنندههای کروی بود.
در گذشته، محدودیتهای ساخت و هزینههای بالا باعث میشد استفاده از این نوع جداکنندهها محدود باشد، اما با پیشرفت فناوریهای ساخت و جوشکاری، امروزه جداسازهای کروی بهعنوان گزینهای مناسب برای شرایط خاص عملیاتی مطرح هستند.
اصول عملکرد جداساز کروی
عملکرد جداساز کروی بر پایه تفاوت چگالی فازهای مختلف سیال است. زمانی که جریان چندفازی وارد مخزن کروی میشود، سرعت آن بهطور ناگهانی کاهش مییابد. این کاهش سرعت باعث میشود نیروهای گرانشی و اینرسی نقش غالبتری در جداسازی ایفا کنند.
مراحل اصلی جداسازی:
- ورود جریان: سیال چندفازی از طریق نازل ورودی وارد مخزن میشود.
- کاهش سرعت و تغییر مسیر: طراحی داخلی باعث تغییر جهت جریان و افت سرعت میشود.
- جداسازی اولیه: گاز که چگالی کمتری دارد به سمت بالا حرکت میکند و مایع در بخش پایینی تجمع مییابد.
- خروج فازها: گاز از نازل بالایی و مایع از نازل پایینی خارج میشود.
در برخی طراحیها، از صفحات منحرفکننده (Baffle) یا المانهای داخلی برای افزایش راندمان جداسازی استفاده میشود.

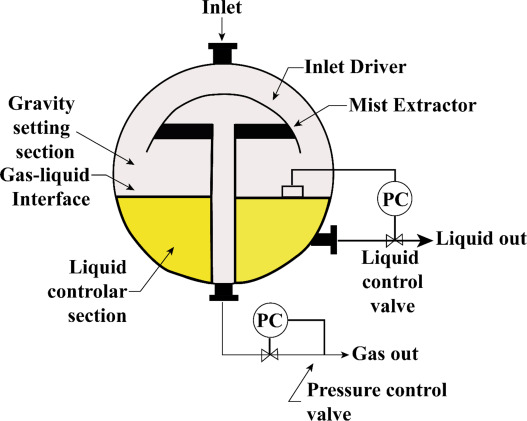

اجزای اصلی جداساز کروی
جداساز کروی از اجزای مختلفی تشکیل شده است که هرکدام نقش مشخصی در عملکرد ایفا میکنند:
- بدنه کروی: اصلیترین بخش تجهیز که فشار داخلی را تحمل میکند.
- نازل ورودی: محل ورود جریان چندفازی به داخل جداکننده.
- نازل خروجی گاز: در بالاترین نقطه مخزن قرار دارد.
- نازل خروجی مایع: در بخش پایینی مخزن تعبیه میشود.
- المانهای داخلی: شامل صفحات جداکننده، دیفلیکترها یا مشپدها.
- ابزار دقیق: مانند فشارسنج، سطحسنج و شیرهای کنترلی.
- پایه یا ساپورت: برای نگهداری و نصب تجهیز بر روی زمین یا سازه.
مزایای جداساز کروی
استفاده از جداساز کروی مزایای متعددی دارد که باعث شده در برخی پروژهها به گزینهای مطلوب تبدیل شود:
- استحکام بالا در برابر فشار: توزیع یکنواخت تنش در بدنه کروی.
- اشغال فضای کمتر: حجم کلی کمتر نسبت به جداکنندههای افقی با ظرفیت مشابه.
- وزن کمتر: به دلیل نیاز به ضخامت کمتر بدنه.
- مناسب برای فشارهای بالا: گزینهای ایدهآل برای چاههای پرفشار.
- نصب آسانتر در فضاهای محدود: بهویژه در سکوهای دریایی.
معایب و محدودیتها
در کنار مزایا، جداسازهای کروی دارای محدودیتهایی نیز هستند:
- ظرفیت محدود: نسبت به جداکنندههای افقی، ظرفیت کمتری دارند.
- کنترل سطح دشوارتر: به دلیل شکل کروی مخزن.
- دسترسی محدود برای تعمیرات داخلی: فضای داخلی کروی کار تعمیر و بازرسی را سختتر میکند.
- کارایی کمتر در جریانهای با دبی بالا: بهویژه برای جداسازی سه فاز.
کاربردهای جداساز کروی
جداساز کروی معمولاً در شرایط خاصی به کار میرود که مزایای آن نسبت به سایر انواع برجستهتر است:
- چاههای نفت و گاز با فشار بالا
- واحدهای فرآیندی با محدودیت فضا
- سکوهای فراساحلی (Offshore)
- سیستمهای تست چاه (Well Testing)
- کاربردهای موقت یا سیار
مقایسه جداساز کروی با جداکننده افقی و عمودی
مقایسه با جداکننده افقی:
- جداکننده افقی ظرفیت بالاتری دارد.
- جداساز کروی فضای کمتری اشغال میکند.
- افقی برای جداسازی سه فاز مناسبتر است.
مقایسه با جداکننده عمودی:
- عمودیها برای جریانهای با نسبت گاز بالا مناسبترند.
- کرویها تحمل فشار بالاتری دارند.
- کنترل سطح در جداکننده عمودی سادهتر است.
نکات طراحی و انتخاب جداساز کروی
در انتخاب و طراحی یک جداساز کروی باید به پارامترهای زیر توجه شود:
- فشار و دمای عملیاتی
- دبی و ترکیب سیال ورودی
- نسبت گاز به مایع
- فضای نصب موجود
- الزامات ایمنی و استانداردها
استانداردهایی مانند ASME و API نقش مهمی در طراحی و ساخت این تجهیزات دارند.
نگهداری و ایمنی
نگهداری منظم جداساز کروی برای تضمین عملکرد ایمن و پایدار ضروری است. بازرسی دورهای بدنه، بررسی ابزار دقیق، اطمینان از عملکرد صحیح شیرهای اطمینان و تخلیه رسوبات از جمله اقدامات مهم نگهداری هستند.
از نظر ایمنی، رعایت فشار طراحی، استفاده از سیستمهای حفاظتی و آموزش اپراتورها اهمیت ویژهای دارد.
جمعبندی
جداساز کروی یکی از تجهیزات مهم در صنعت نفت و گاز است که بهویژه در شرایط فشار بالا و محدودیت فضا کاربرد دارد. اگرچه این نوع جداکننده در مقایسه با انواع افقی و عمودی ظرفیت کمتری دارد، اما مزایایی مانند استحکام بالا، وزن کمتر و طراحی فشرده باعث شده در بسیاری از پروژهها انتخاب مناسبی باشد.
شناخت دقیق شرایط فرآیندی و مقایسه گزینههای مختلف، به مهندسان کمک میکند تا بهترین نوع جداکننده را برای هر کاربرد انتخاب کنند. جداساز کروی، در صورت استفاده صحیح و نگهداری مناسب، میتواند نقش مؤثری در افزایش ایمنی، راندمان و طول عمر سیستمهای صنعتی ایفا کند.
